Пример вентиляции на Turkov Zenit-550 HECO
Наша компания занимается проектированием и монтажом систем вентиляции.
Цены на системы вентиляции с различным оборудованием под ключ.
Приточно-вытяжная вентиляция квартиры 110кв.м.

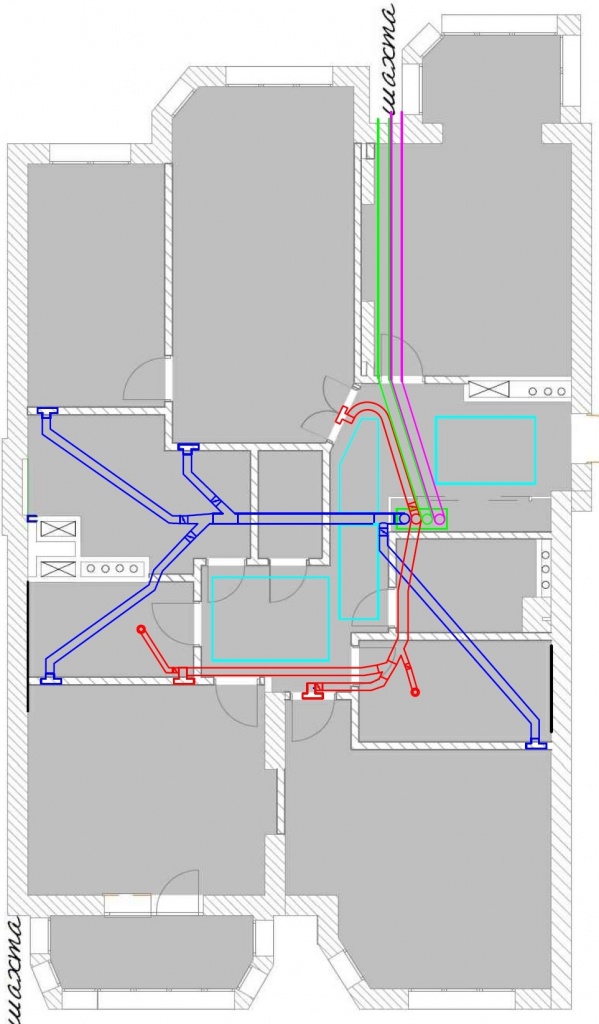

В качестве примера возьмем эскиз одного из наших объектов с вентиляционной установкой Turkov Zenit-550 HECO
Общая информация:
- Общая площадь: около 160кв.м
- Обслуживаемая площадь: 110кв.м
- Необходимый воздухообмен: 500м3/ч.
- Подобрана вентиляционная установка с воздухообменом 500м3/ч.
Ограничения:
- Нет возможности использовать потолок для прокладки вентиляционных каналов в основных помещениях.
- Нет возможности расположить вентустановку на балконе.
- Нет возможности расположить вентустановку в технических помещениях.
- Выведение вентиляционных каналов возможно только в шахты.
Вентиляционная установка и сопутствующие компоненты:
Выбор оборудования и расположение обусловлено возможностью проложить сеть вентиляционных каналов без лишних поворотов и пересечений. Данное расположение позволяет обустроить вокруг вентустановки декоративный короб, спрятанный в шкаф-купе. Это упрощает обслуживание вентиляционной установки.
Для отсечения уличного воздуха при выключенной вентустановке применены герметичные клапаны с электроприводоми. Для уменьшения низкочастотного шума и гула из воздуховодов применяются шумоглушители.
Единственное пересечение располагается в техническом помещении. В помещении площадью 13 кв.м. применяется только приточная решётка
Так как подающейся объем воздуха небольшой, то, в данном случае утилизируется в соседнем помещении через увеличенную решётку более рационально.
Фильтрация воздуха:
- Выбран класс фильтрации F7. (панельный G4 + карманный F7)
- Корпус фильтра и фильтры применяются стандартные.
Реализация:
Принято решение раздавать и вытягивать воздух с помощью настенных решёток. Данная компоновка позволяет осуществлять качественных воздухообмен, и не требует зазора под дверью.
Вентканалы в коридоре располагаются максимально близко к стенам. Дизайнер имел виды на потолок в коридоре и просил максимально освободить его от вентканалов.
Во всех помещениях использован встраиваемый в стену Z-адаптер. Это позволит сделать решётку в 200мм от потолка и не делать большого опуска потолка с обратной стороны, в ванной комнате и коридоре (не более 200мм).
Дополнительно реализована вытяжка в подсобном помещении и гардеробной. Это не даст скапливаться влажности и запахам в данных помещениях.
