Канальные системы кондиционирования

  • Кондиционирование
  • Вентиляция
  • Отопление
  • Проектирование
  • Полезная информация
  • Фотоальбомы
Расположение канальных внутренних блоков.
Варианты исполнения вентиляционных каналов.
Расположение решёток.

Канальный кондиционер - оборудование премиального класса.

Неграмотный проект и монтаж могут загубить главные преимущество такого кондиционера - бесшумность и скрытность.
Наша компания занимается проектированием и монтажом систем кондиционирования.
Цены на монтаж систем кондиционирования.
В данной статье мы расскажем о вариантах применения канальных внутренних блоков в интерьере.

Выбор способа кондиционирования:

Непосредственное.


Канальный внутренний блок располагается непосредственно в обслуживаемом помещении или над шкафом с вентилируемыми дверями.

Раздающая решётка устанавливается непосредственно на кондиционер на небольшом удалении, соединённая с кондиционером коротким вентиляционным каналом.

Вытяжная решётка устанавливается:

  • Горизонтально под кондиционером, если у кондиционера можно переставить точку забора воздуха.
  • Горизонтально за кондиционером, если такой возможности нет
  • Вертикально за кондиционером, если этого требует конструкция потолка.

Преимущества: наиболее простой и бюджетный и главное компактный способ монтажа. Удобная замена фильтра.
Недостатки: Требует частичного опуска потолка (200-250мм) в месте установки внутреннего блока.
Рекомендации: Данный вариант подойдет, если нет особых требований к дизайну или такой способ монтажа позволяет планировка помещения и конструкция потолков.

Настенные вентиляционные решётки


Канальный внутренний блок располагается в смежном помещении, обычно кладовке, или санитарной зоне, реже в коридоре.

Раздающая решётка и вытяжная решетка устанавливается:

  • Непосредственно на стене
  • На примыкающих шкафах
  • Решётки чаще всего располагаются на одной стене симметрично.
  • Возможно применение нескольких потолочных диффузоров.
Преимущества: Система кондиционирования не занимает место в помещении, не требует опуска потолка, не портит дизайн помещения, обладает минимальным уровнем шума.
Недостатки: Требует опуска потолка (200-250мм) и занимает весьма много запотолочного пространства в месте установки внутреннего блока, требует изготовления пленумов для кондиционера и адаптеров под решётки, требует прокладки вентиляционных каналов для переноса воздуха от кондиционера к решёткам.
Рекомендации: Данный вариант подойдет, если имеются высокие требования к дизайну помещения и уровню шума.

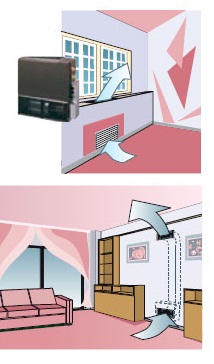

Вертикальный канальный блок

Канальный внутренний блок располагается:

  • В основном помещении в нише у поддоконника
  • В основном помещении встроен в шкаф
  • В основном помещении встроен в стену
  • С обратной стороны стены основном помещения

Раздающая решётка и вытяжная решетка устанавливается:

  • Непосредственно на стене
  • На примыкающих шкафах
  • Решётки чаще всего располагаются симметрично.
Преимущества: Система кондиционирования занимает мало места в помещении, не требует опуска потолка, не портит дизайн помещения.
Недостатки: Не имеет, в силу специфики применения.
Рекомендации: Данный вариант подойдет, если имеются высокие требования к дизайну помещения.

Центральное кондиционирование квартиры


Канальный внутренний блок располагается в техническом помещении, обычно кладовке, реже в санитарной зоне.

Раздающая решётка устанавливается:

  • Непосредственно на стене
  • На примыкающих шкафах
  • Возможно применение нескольких потолочных диффузоров.

Вытяжная решётка устанавливается:

  • Горизонтально под кондиционером, если у кондиционера можно переставить точку забора воздуха.
  • Горизонтально за кондиционером, если такой возможности нет.
  • Вертикально на стене/стенах помещения, где расположен кондиционер.
  • Возможно применение нескольких потолочных диффузоров установленных вдоль коридора.
Преимущества: Система кондиционирования не занимает место в обслуживаемых помещениях, не требует опуска потолка, не портит дизайн помещений, не производит шума в обслуживаемых помещениях.
Недостатки: Требует опуска потолка (200-300мм) и занимает много запотолочного пространства в месте установки внутреннего блока, и местах прокладки вентиляционных каналов, требует изготовления пленумов для кондиционера и адаптеров под решётки, требует прокладки вентиляционных каналов для переноса воздуха от кондиционера к решёткам/диффузорам. Требуется обеспечить возможность возврата воздуха из обслуживаемого помещения (переточные решётки, зазор по нижней части двери).
Рекомендации: Данный вариант подойдет, если имеются высокие требования к дизайну помещения и уровню шума. В данную систему кондиционирования можно добавить систему подмеса свежего воздуха (не более 20%), это позволит поддерживать здоровый микроклимат в квартире круглый год.



Рекомендации и ограничения.

Обязательно применение дополнительного фильтра класса G4
Рекомендуется располагать вентиляционные решётки на одной стене на одинаковом расстоянии от краев стены.
Рекомендуется применять гибкие теплошумоизолированные вентиляционные каналы для соединения пленумов и адаптеров. Допускается не соединять вытяжные пленум и адаптер вентиляционными каналами, если пленум и адаптер располагаются в непосредственной близости друг от друга.
Не рекомендуется устанавливать раздающую вентиляционную решётку напротив рабочего места, или кровати.
Не допускается скорость движения воздуха в вентиляционных каналах более 3.5 м/с
Не допускается скорость истечения воздуха из решёток более 2.5 м/с
